熱電偶測溫是這樣的

　　熱電偶是一種感溫元件,是一次儀表，直接測量溫度，并把溫度信號轉換成熱電動勢信號，再通過電氣儀表(二次儀表)轉換成被測介質的溫度。

　　熱電偶測溫的基本原理是：兩種不同成分的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢--熱電動勢，這就是所謂的塞貝克效應。

　　兩種不同成分的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表;分度表是自由端溫度在o℃時的條件下得到的，不同的熱電偶具有不同的分度表。

　　在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表，測得熱電動勢后，即可知道被測介質的溫度。熱電偶將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。

　　當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這—效應來工作的。

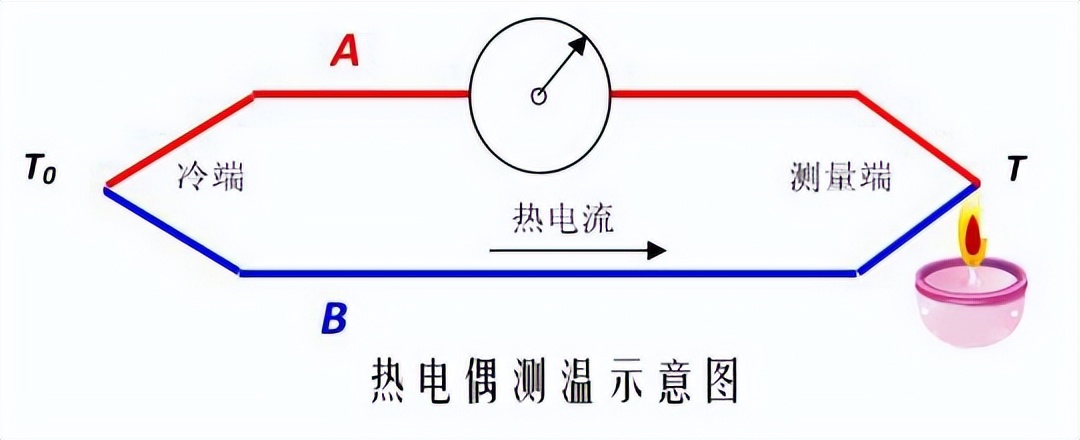

　　兩種不同成分的導體(稱為熱電偶絲材或熱電極)兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端(也稱為測量端)，另一端叫做冷端(也稱為補償端)﹔冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。

　　測溫原理：使用熱電偶時，通常利用其中一個結點作為測量端(熱端)，用于吸收熱輻射而產生“溫升”，而另一結點作為參考端(冷端)，并維持恒溫。通過檢測電流的大小就可以探測熱輻射的大小，繼而完成測溫。

　　熱電偶實際上是一種能量轉換器，將熱能轉換為電能，用所產生的熱電勢測量溫度，對于熱電偶的熱電勢，應注意如下幾個問題:

　　1、熱電偶的熱電勢是熱電偶兩端溫度函數的差，而不是熱電偶兩端溫度差的函數;

　　2、熱電偶所產生的熱電勢的大小，當熱電偶的材料是均勻時，與熱電偶的長度和直徑無關，只與熱電偶材料的成分和兩端的溫差有關;

　　3、當熱電偶的兩個熱電偶絲材料成分確定后，熱電偶熱電勢的大小，只與熱電偶的溫度差有關;若熱電偶冷端的溫度保持一定，這進熱電偶的熱電勢僅是工作端溫度的單值函數。

　　由于熱電偶的材料一般都比較貴重(特別是采用貴?金屬時)，而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常采用補償導線把熱電偶的冷?端(自由端)延伸到溫度比較穩定的控制室內，連接到儀表端子上。必須指出，熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到控制室的儀表端子上，本身并不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。??

　　在使用熱電偶補償導線時必須注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100℃。
