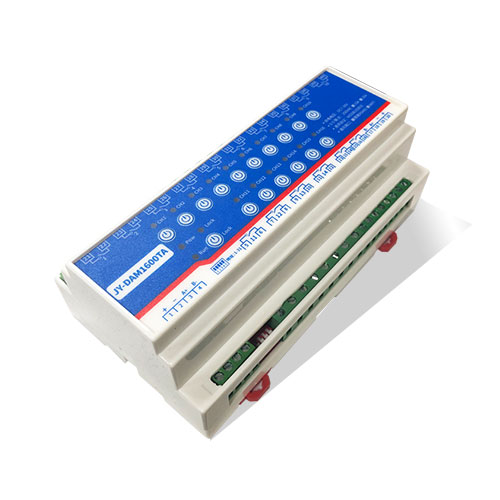

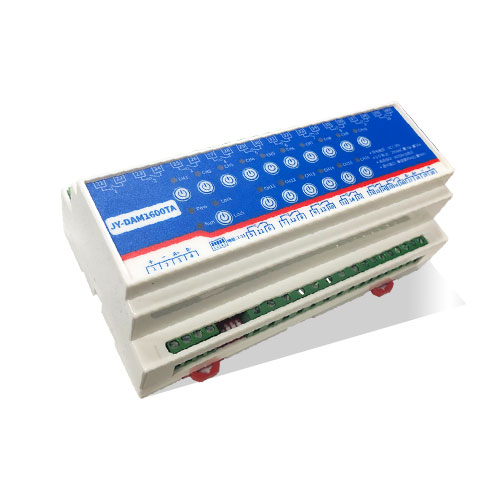

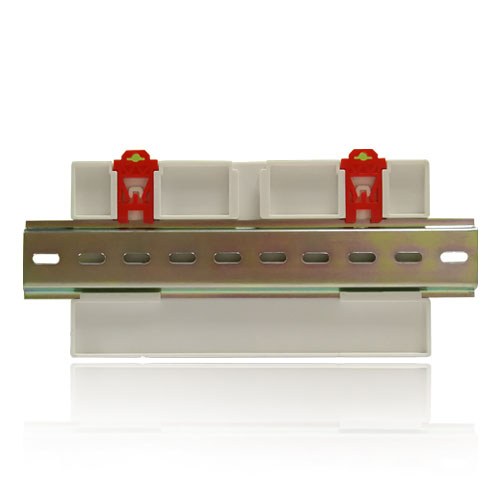

DAM1600TA 設備是我公司云系列設備中網絡版的一種 ，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC7-40V;
l 繼電器輸出觸點隔離;
l 16 個手動控制按鍵控制對應 16 路繼電器輸出;
l 1 個 Lock 鎖定按鍵，鎖定后，手動控制按鍵失效;
l 通訊接口只支持無線 WIFI 網絡;
l 設備默認 IP 為 192.168.10.1;
l 設備默認 WIFI 名稱為 JY_**(**代表隨機數字字母組合);
l 通信波特率：2400,4800,9600, 19200,38400;
l 通信協議：支持標準modbus RTU/TCP 協議;
l 支持用戶二次開發。
l 十六路繼電器控制;
l 繼電器狀態掉電記憶;
l 可實現遠距離操控;
l 具有兩個網絡通道;
l 同時支持局域網和外網控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透傳、力控、組態王、Modbus tcp 連接;
l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。
型號 | modbus | RJ45 | WIFI | GSM | 繼電器 |
DAM1600TA 單 WIFI | ● | ● | 16 |

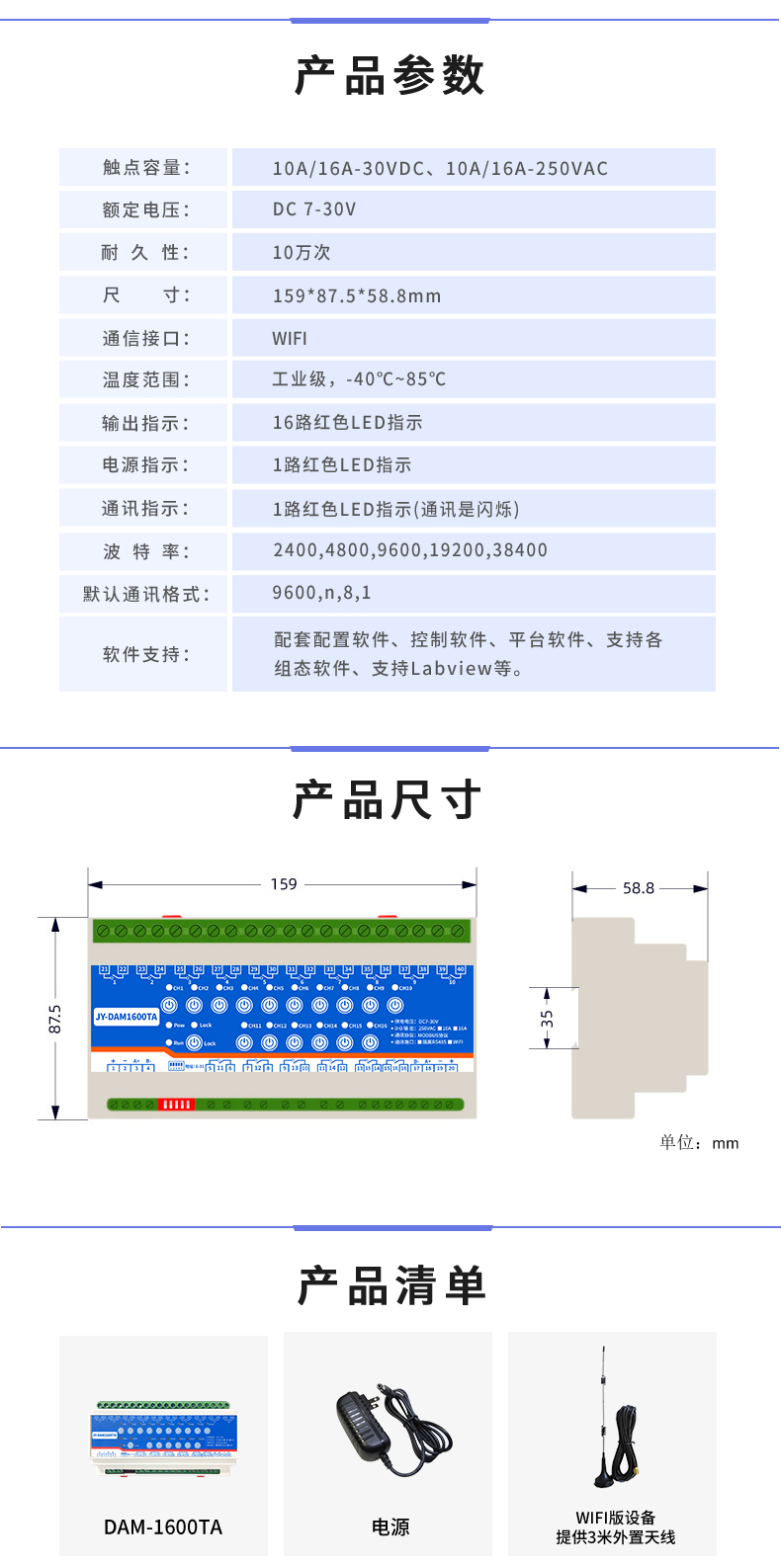

參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI |
默認 WIFI 名稱 | JY_**（**代表隨機數字字母組合） |
默認 IP | 192.168.10.1 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示（不通信時常亮，通信時閃爍） |
輸出指示 | 16路紅色 LED 指示 |
溫度范圍 | 工業級，-40℃—85℃ |
尺寸 | 159*87.5mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件； 支持 Labviewd 等 |
設備使用基于 Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器 ems.jydtu.com，端口號 60001 進行通訊。
1 、設備供電后進行本地通訊測試;
2 、測試成功通訊后，將設備接入外網，配置相應的參數和工作模式;
3 、獲取設備唯一 ID 號;
4 、手機安裝云平臺 app 軟件;
5 、通過云平臺添加設備進行測試使用

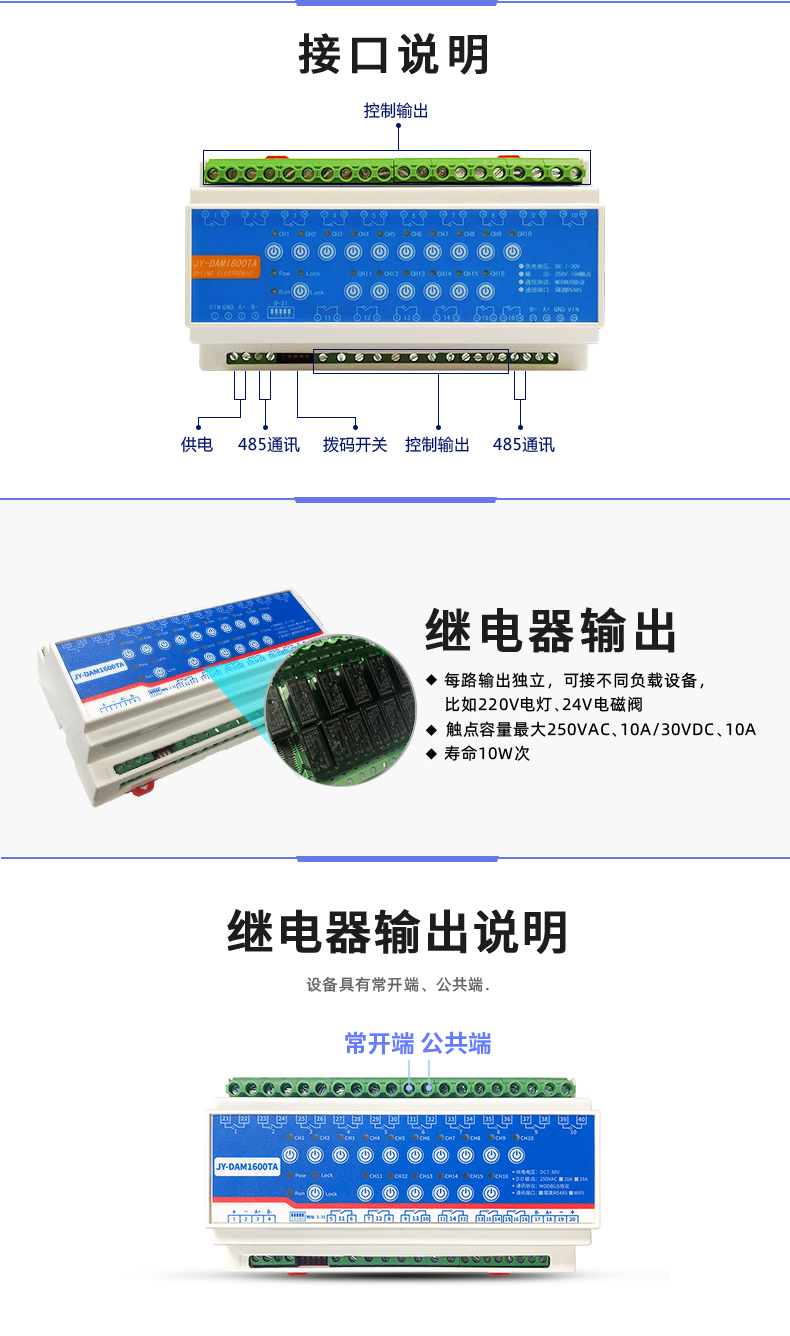

序號 | 引腳 | |
1 | VIN | 第一個電源正極 |
2 | GND | 第一個電源負極 |
3 | A+ | 第一個485接口A+接線 |
4 | B- | 第一個485接口B-接線 |
5 | 5引腳和6引腳 | 第11路繼電器輸出 |
6 | ||
7 | 7引腳和8引腳 | 第12路繼電器輸出 |
8 | ||
9 | 9引腳和10引腳 | 第13路繼電器輸出 |
10 | ||
11 | 11引腳和12引腳 | 第14路繼電器輸出 |
12 | ||
13 | 13引腳和14引腳 | 第15路繼電器輸出 |
14 | ||
15 | 15引腳和16引腳 | 第16路繼電器輸出 |
16 | ||
17 | B- | 第二個485接口B-接線 |
18 | A+ | 第二個485接口A+接線 |
19 | GND | 第二個供電接口負極 |
20 | VIN | 第二個供電接口正極 |
21 | 21引腳和22引腳 | 第1路繼電器輸出 |
22 | ||
23 | 23引腳和24引腳 | 第2路繼電器輸出 |
24 | ||
25 | 25引腳和26引腳 | 第3路繼電器輸出 |
26 | ||
27 | 27引腳和28引腳 | 第4路繼電器輸出 |
28 | ||
29 | 29引腳和30引腳 | 第5路繼電器輸出 |
30 | ||
31 | 31引腳和32引腳 | 第6路繼電器輸出 |
32 | ||
33 | 33引腳和34引腳 | 第7路繼電器輸出 |
34 | ||
35 | 35引腳和36引腳 | 第8路繼電器輸出 |
36 | ||
37 | 37引腳和38引腳 | 第9路繼電器輸出 |
38 | ||
39 | 39引腳和40引腳 | 第10路繼電器輸出 |
40 |

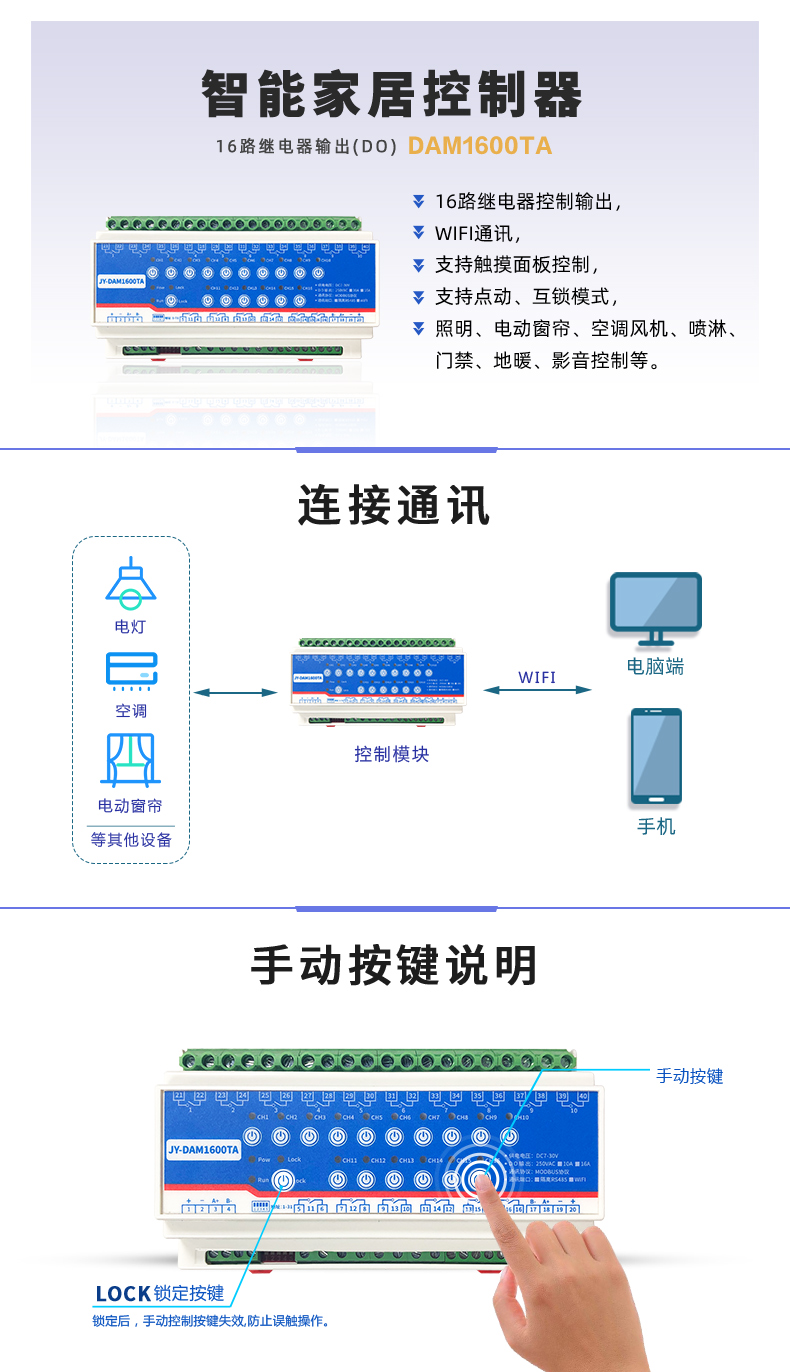

①、設備上具有 16 個手動控制按鍵，可現場控制設備通道的閉合和斷開，長按 16 個按鍵中的任何一個 3S ，即可實現所有通道的全開全關。
② 、Lock 鍵為鎖定鍵，鎖定后，設備上的 16 個手動按鍵控制失效，此時上位機與設備的通信不受影響。

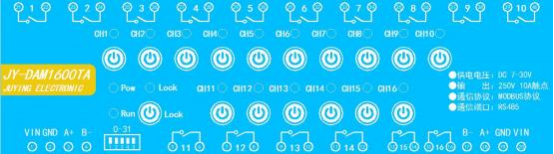

指示燈 | 按鍵 | 說明 |
Pow | - | 設備供電指示燈，狀態為紅色常亮 |
Run | - | 設備通信指示燈，狀態為紅色閃爍 |
Lock | Lock | 設備鎖定按鍵，鎖定后，指示燈為紅色常亮 |
CH1 | CH1指示燈正下方 | 第1路繼電器輸出指示燈，有輸出時紅色常亮 |
CH2 | CH2指示燈正下方 | 第2路繼電器輸出指示燈，有輸出時紅色常亮 |
CH3 | CH3指示燈正下方 | 第3路繼電器輸出指示燈，有輸出時紅色常亮 |
CH4 | CH4指示燈正下方 | 第4路繼電器輸出指示燈，有輸出時紅色常亮 |
CH5 | CH5指示燈正下方 | 第5路繼電器輸出指示燈，有輸出時紅色常亮 |
CH6 | CH6指示燈正下方 | 第6路繼電器輸出指示燈，有輸出時紅色常亮 |
CH7 | CH7指示燈正下方 | 第7路繼電器輸出指示燈，有輸出時紅色常亮 |
CH8 | CH8指示燈正下方 | 第8路繼電器輸出指示燈，有輸出時紅色常亮 |
CH9 | CH9指示燈正下方 | 第9路繼電器輸出指示燈，有輸出時紅色常亮 |
CH10 | CH10指示燈正下方 | 第10路繼電器輸出指示燈，有輸出時紅色常亮 |
CH11 | CH11指示燈正下方 | 第11路繼電器輸出指示燈，有輸出時紅色常亮 |
CH12 | CH12指示燈正下方 | 第12路繼電器輸出指示燈，有輸出時紅色常亮 |
CH13 | CH13指示燈正下方 | 第13路繼電器輸出指示燈，有輸出時紅色常亮 |
CH14 | CH14指示燈正下方 | 第14路繼電器輸出指示燈，有輸出時紅色常亮 |
CH15 | CH15指示燈正下方 | 第15路繼電器輸出指示燈，有輸出時紅色常亮 |
CH16 | CH16指示燈正下方 | 第16路繼電器輸出指示燈，有輸出時紅色常亮 |
單 WIFI 版設備通過網頁方式來進行參數配置，設備默認 WIFI 信號名稱為 JY_****，連接密碼為 12345678 ，默認 IP 為 192.168.10.1 ，詳細配置方法，閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;
下載地址：http://prasetyo.cn/software/ 聚英云平臺單 WIFI 版使用說明.rar
使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：
獲取唯一 ID 軟件下載地址：
http://prasetyo.cn/software/ 獲取唯一 ID 號.rar
(該軟件不需要安裝，下載打開即可)虛擬串口軟件下載地址：
http://prasetyo.cn/software/ 虛擬串口軟件及 TCP 服務測試軟件.rar
1 建立虛擬串口
打開安裝的虛擬串口軟件“USR-VCOM ”，添加虛擬串口，如下所示：
注：添加的虛擬串口不能與本機已有的串口沖突， 目標 IP 即設備的 IP ，虛擬串口參數要求與章節 4 中配置的設備參數一致。
虛擬串口添加完成后，建立的虛擬串口狀態為已連接狀態，如下所示：
2 讀取唯一 ID 號
打開下載的“讀取唯一 ID ”軟件，打開上步中虛擬的串口，點擊“唯一 ID ”按鈕, 軟件底部提示讀取成功，即可獲取設備的唯一 ID 號，如下所示：
1 、軟件提示讀取成功，唯一 ID 號為空白或不提示。
此時需聯系我司客服人員，確認該購買的設備是否具有唯一 ID 號。
2 、軟件提示讀取失敗。
此時檢查建立的虛擬串口是否已連接，設備的通信波特率是否為 9600.

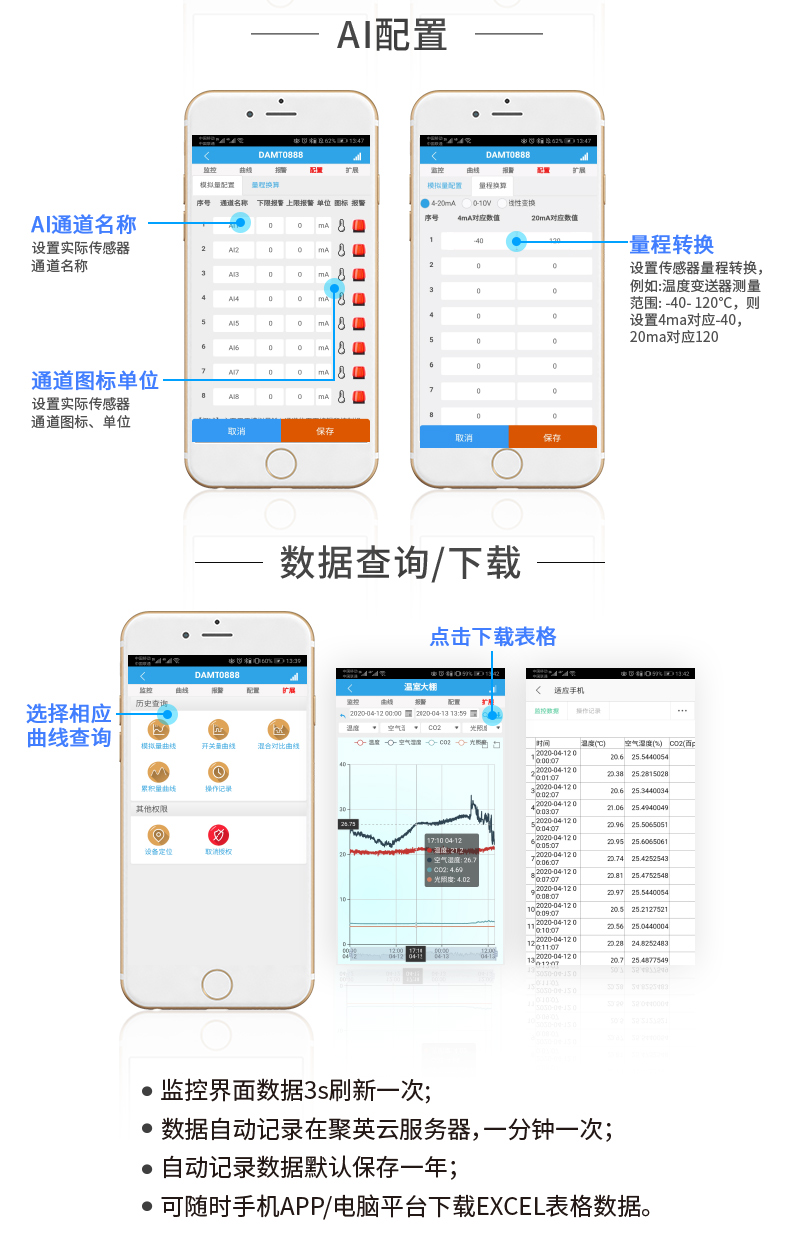

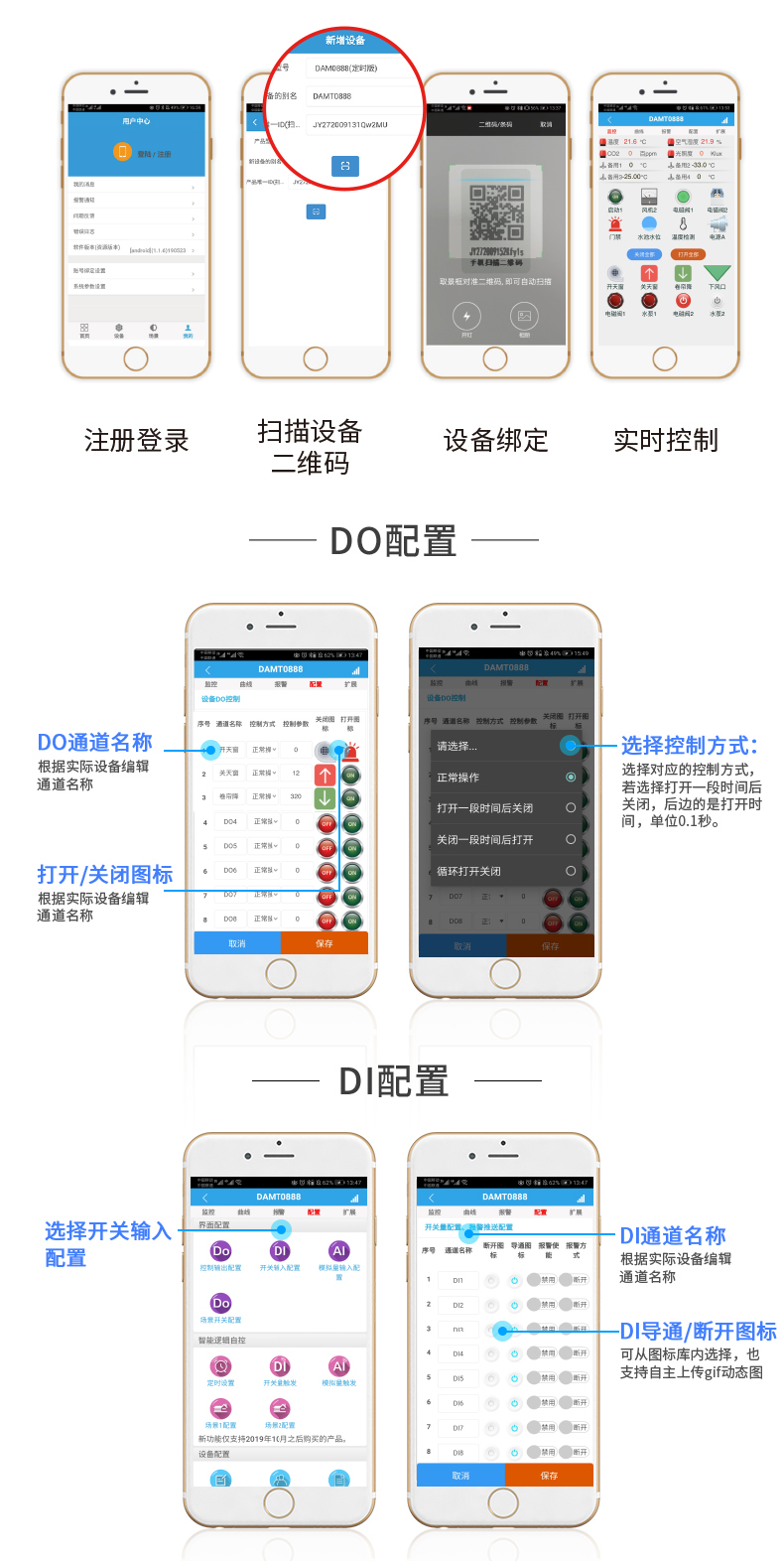

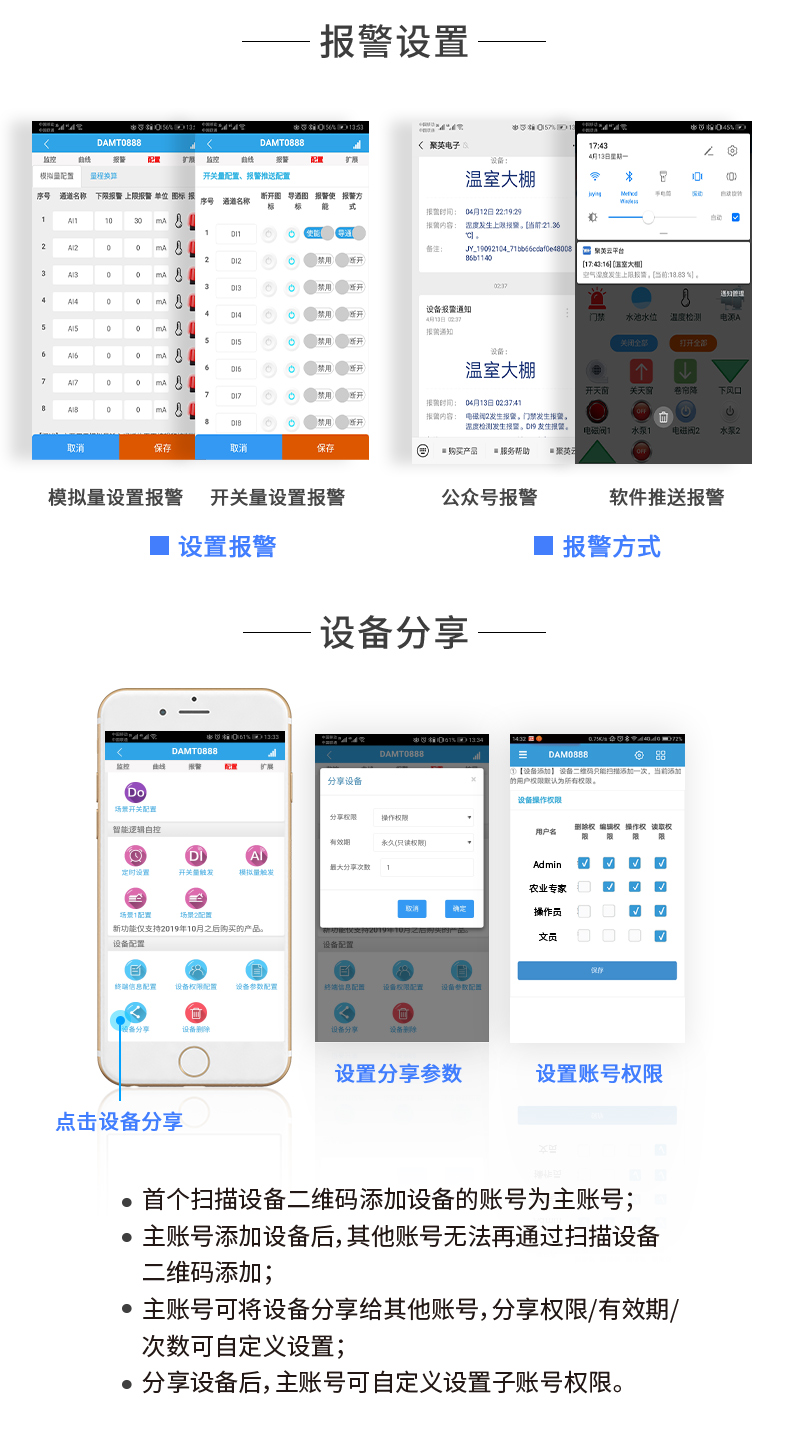

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺單 WIFI 版使用說明】文檔即可;
下載地址：http://prasetyo.cn/software/ 聚英云平臺單 WIFI 版使用說明.rar

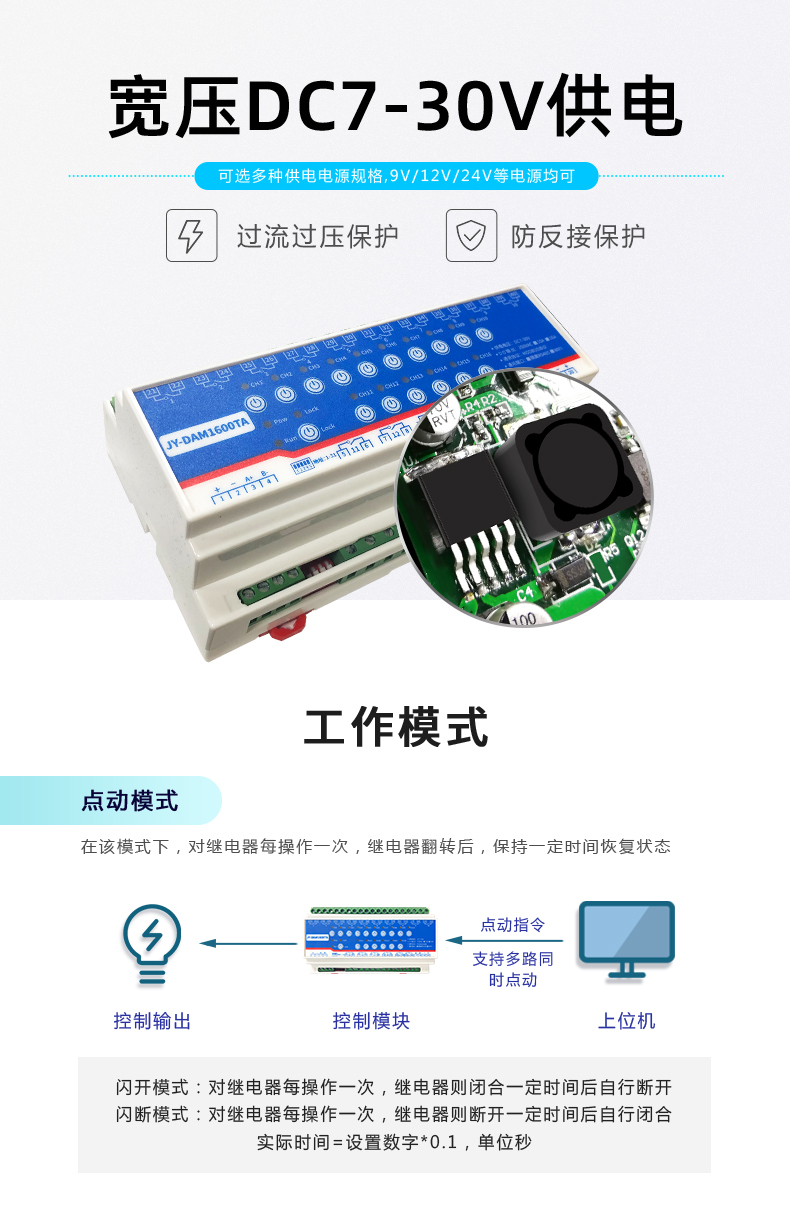

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時閉合);
閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】=設置數字*0. 1)后自行斷開;
閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉合;

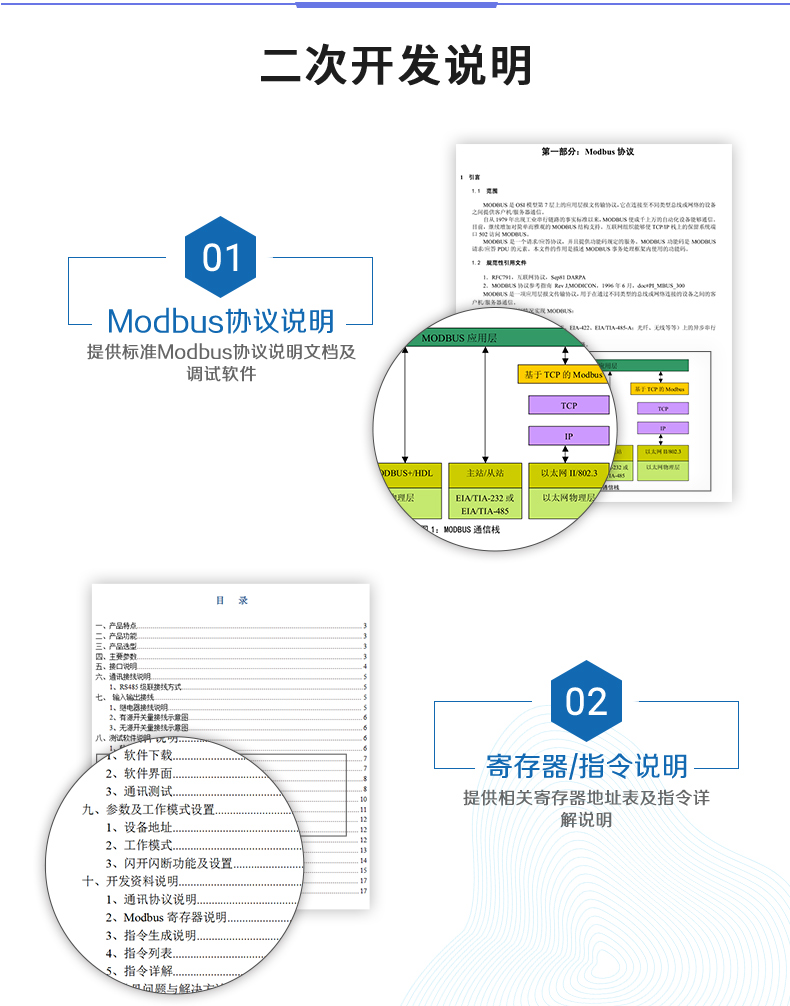

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表：
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈 1 | 寫線圈 1 號指令碼 | 0x0001 | 第一路繼電器輸出 |
線圈 2 | 0x0002 | 第二路繼電器輸出 | |
線圈 3 | 0x0003 | 第三路繼電器輸出 | |
線圈 4 | 0x0004 | 第四路繼電器輸出 | |
線圈 5 | 0x0005 | 第五路繼電器輸出 | |
線圈 6 | 0x0006 | 第六路繼電器輸出 | |
線圈 7 | 0x0007 | 第七路繼電器輸出 | |
線圈 8 | 0x0008 | 第八路繼電器輸出 | |
線圈 9 | 0x0009 | 第九路繼電器輸出 | |
線圈 10 | 0x0010 | 第十路繼電器輸出 | |
線圈 11 | 0x0011 | 第十一路繼電器輸出 | |
線圈 12 | 0x0012 | 第十二路繼電器輸出 | |
線圈 13 | 0x0013 | 第十三路繼電器輸出 | |
線圈 14 | 0x0014 | 第十四路繼電器輸出 | |
線圈 15 | 0x0014 | 第十五路繼電器輸出 | |
線圈 16 | 0x0015 | 第十六路繼電器輸出 | |
備注：
① ：Modbus 設備指令支持下列Modbus 地址：
00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址。
30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。
對應結果如下：
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼 電 器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。
同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002都對應到指定的硬件上。
寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。
| RTU 格式（16 進制發送） |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
控制第十三路開 | FE 05 00 0C FF 00 58 36 |
控制第十三路關 | FE 05 00 0C 00 00 19 C6 |
控制第十四路開 | FE 05 00 0D FF 00 09 F6 |
控制第十四路關 | FE 05 00 0D 00 00 48 06 |
控制第十五路開 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路關 | FE 05 00 0E 00 00 B8 06 |
控制第十六路開 | FE 05 00 0F FF 00 A8 36 |
控制第十六路關 | FE 05 00 0F 00 00 E9 C6 |
控制 1 路繼電器(以第一路開為例，其他通道參照本例)
發送碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
1、繼電器查詢
查詢 16 路繼電器
FE 01 00 00 00 10 29 C9
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令：如果查詢錯誤，返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
2、閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04/00 02 | 指令 | 閃開閃閉指令 |
00 0A | 延時時間 | 00 0A 為十六進制換為十進制則為間隔時間 |
00 D8 | CRC16 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
3、全開全關指令解析
全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2
全斷發送碼：FE 0F 00 00 00 04 01 00 71 92
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 04 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF （或 00） | 全開全關命令 | FF 全開命令 00 全關命令 |
31 D2（或 71 92） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 04 40 07
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 04 | 數量 | 返回信息的繼電器數量 |
40 07 | CRC16 | 校驗位 |
