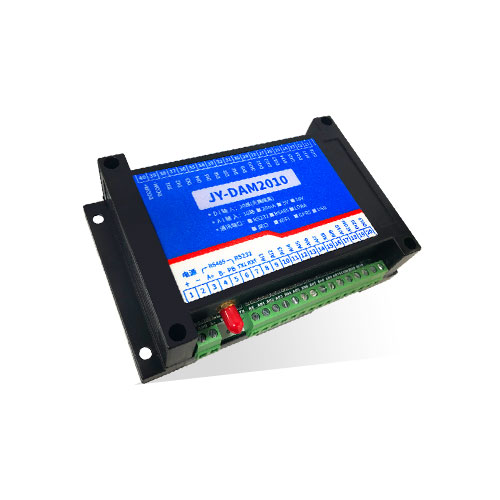

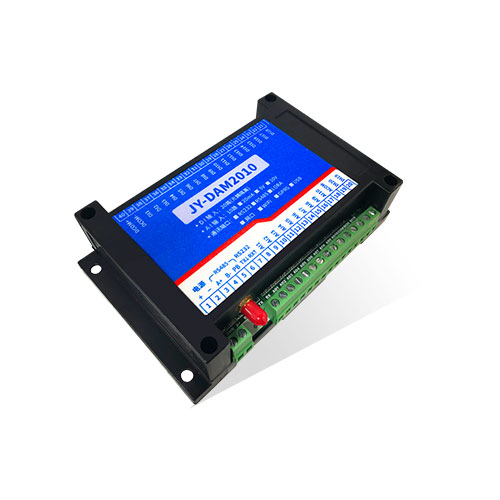

一、產品特點

l DC7-30V 寬壓供電;

l RS485 通訊隔離，輸入光耦隔離;

l 通訊接口支持 RS232 、RS485;

l 通信協議：支持標準modbus RTU 協議;

l 可以設置 0-255 個設備地址，可以通過軟件設置。

二、產品功能

l 20 路光耦輸入(5-24V)， 10 路 12 位分辨率模擬量電壓輸入;

l 支持波特率：2400,4800,9600, 19200,38400。

三、產品選型

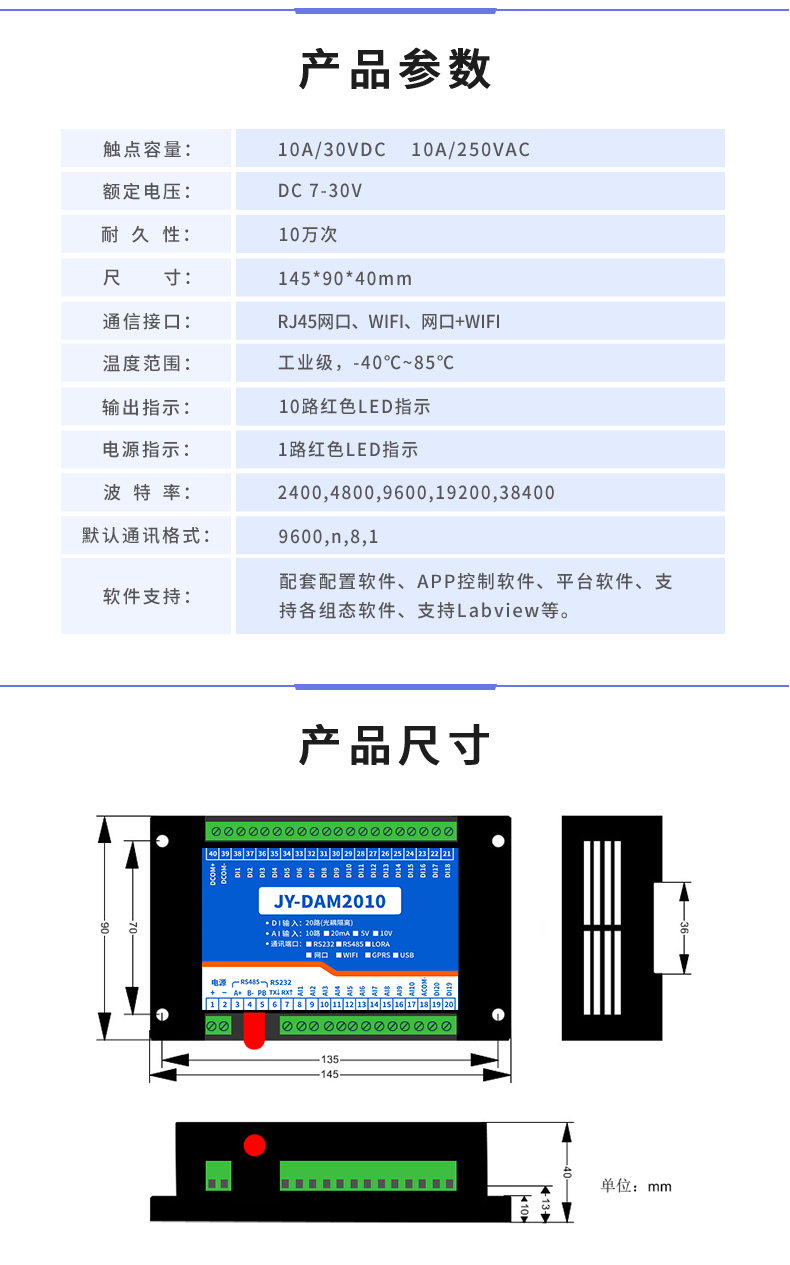

四、主要參數

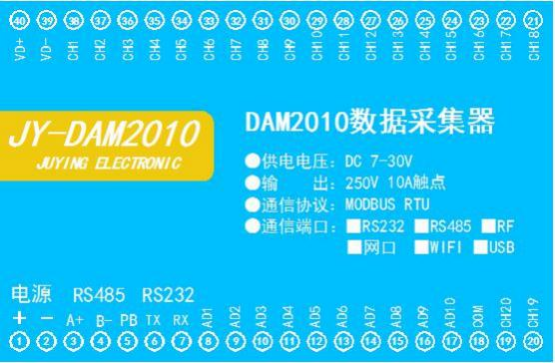

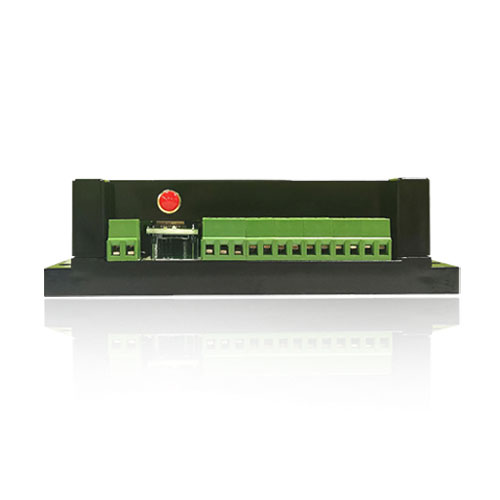

五、接口說明

AD1-AD10 為模擬量輸入，CH1-CH20 為開關量輸入

六、接線方式

1、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、RS232 接線連接方式

七、輸入輸出接線

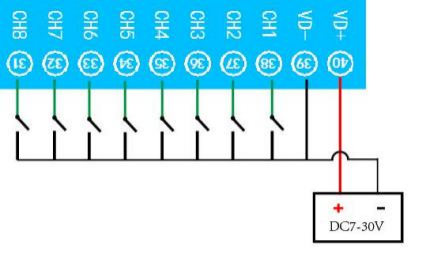

1、有源開關量接線示意圖

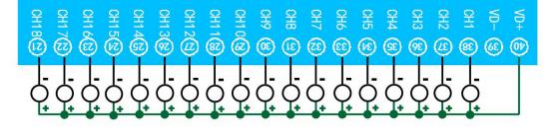

2、無源開關量接線示意圖

3、模擬量接線示意圖

下圖中采集卡中的 AINn 接口指 AD_ 1-AD_ 10 ，ACOM 指 COM。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

八、測試軟件說明

1、軟件下載

http://prasetyo.cn/software/   聚英翱翔 DAM 調試軟件使用教程.rar(軟件視頻教程連接)

2、軟件界面

軟件功能

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3、通訊測試

1 選擇設備當前串口號，打開串口;

2 選擇對應的產品型號;

3 設備地址修改為 254 ，點擊“讀取地址 ”，軟件底部提示“讀取成功 ”，讀到的設備地 址為“0 ”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

九、參數及工作模式配置

1、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 0 ，使用廣播地址為 254 進行通訊， 用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254 ，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：Modbus 協議中文參考:http://prasetyo.cn/software/   軟件及使用教 程.rar

本產品支持 modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2 、4

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

20001 至 29999 是保持寄存器

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

② ：波特率數值對應表

③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控 制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指 定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

指令可通過“聚英翱翔 DAM 調試軟件 ”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

4、指令列表

5、指令詳解

5.1 、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢第一路模擬量 AD 字

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2 、光耦輸入

查詢光耦

FE 02 00 00 00 14 6C 0A

光耦返回信息：

FE 02 02 00 00 AD AC

十一、常見問題與解決方法

1 、繼電器板卡供電后使用485 接口無法建立通信，無法控制

485 線是否接反電壓是否在規定范圍內;

2. 軟件上設備地址填寫 254 ，測試不同波特率是否可以控制;

485 總線掛載多個個的設備， 以廣播地址 254 發送繼電器吸和，操作失敗。

廣播地址是用于測試總線上只有一個設備時使用，大于 1 個設備時請用撥碼 開關區分地址來控制(多個設備配置成不同地址)，否則會導致所有設備同時應 答，無法正確執行。

3 、西門子 PLC 與設備不能正常通訊

西門子 485 總線 AB 定義與設備相反。
