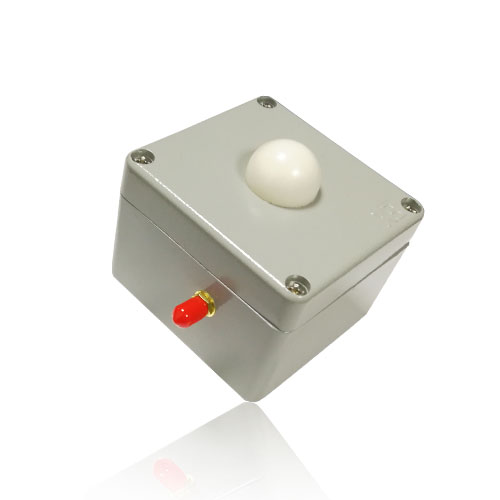

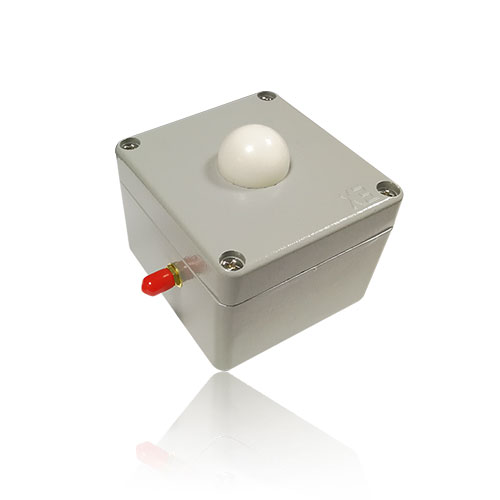

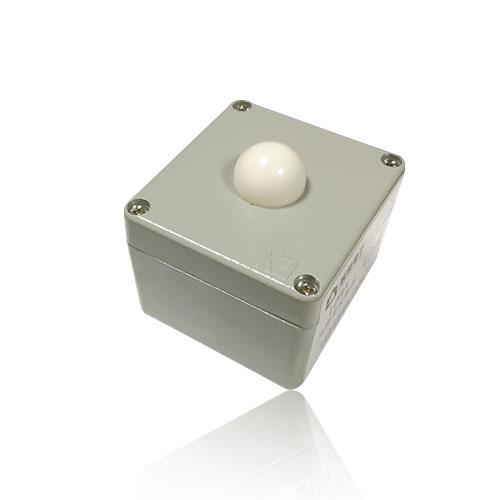

一、產品特點

l DC24V 供電;

l RS485 通訊隔離接口;

l 支持標準 modbus RTU 協議。

二、產品功能

l 光照度采集，量程可設置;

l 量程范圍為：0-1000/5000/10000/60000/100000/180000Lux;

l 變送模擬量輸出

l 支持波特率：2400,4800,9600,19200,38400。

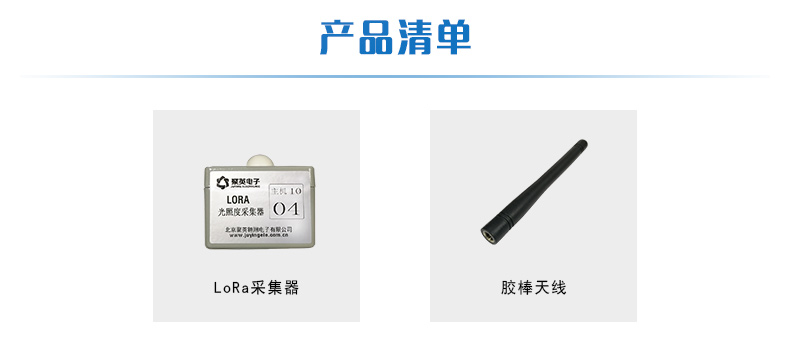

三、產品型號

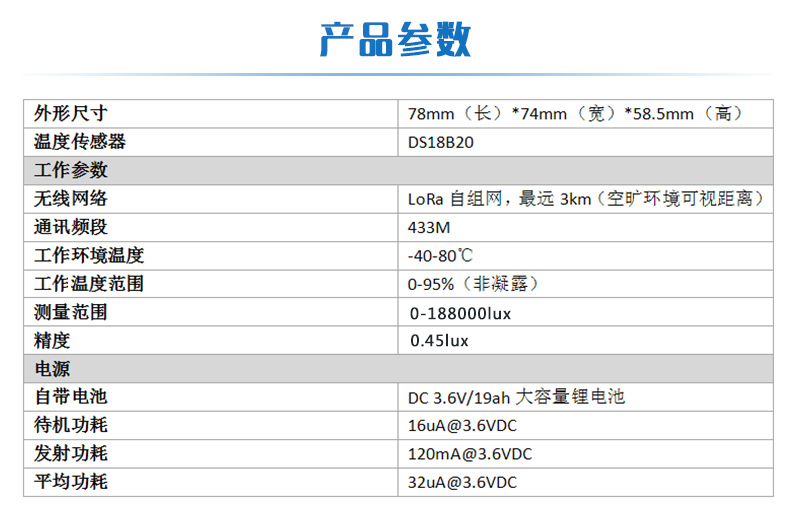

四、主要參數

引腳說明

五、通訊接線說明

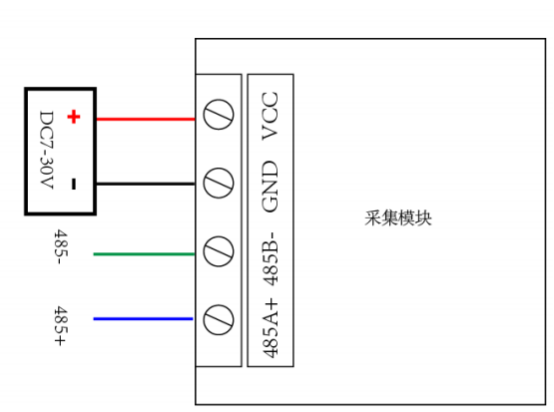

1、接線方式

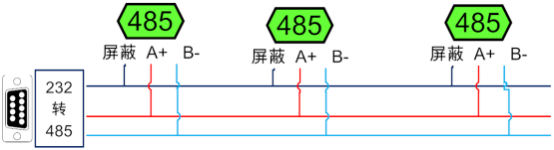

2、RS485 級聯接線方式

電腦自帶的串口一般是 RS232，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

3、量程調整

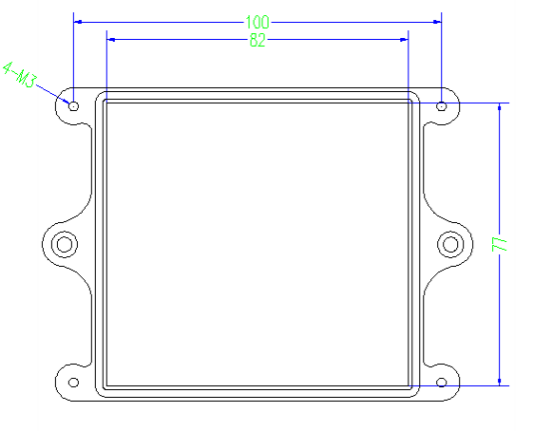

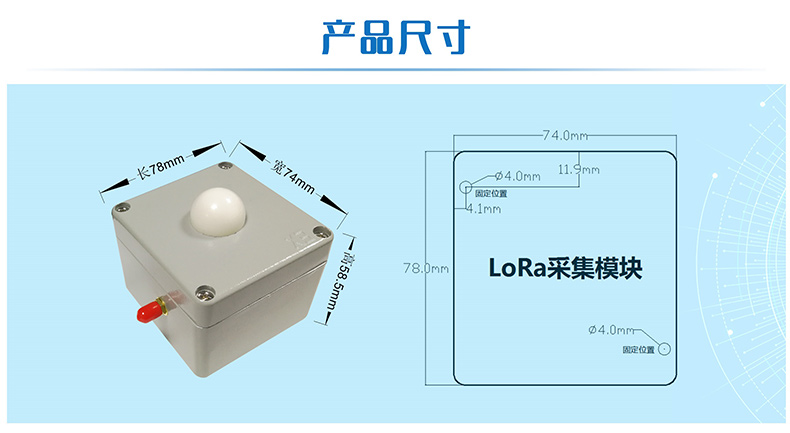

六、尺寸說明

七、測試軟件說明

1、軟件下載

http://prasetyo.cn/download/DAMSoftware.zip  (軟件視頻教程連接)

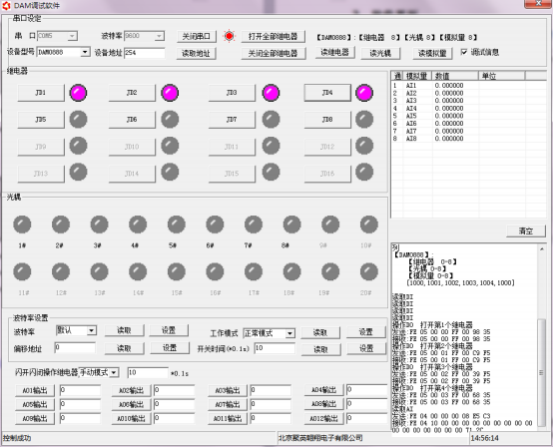

2、軟件界面

軟件功能

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3、通訊測試

① 選擇設備當前串口號，打開串口;

② 選擇對應的產品型號;

③ 設備地址修改為 254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

八、參數設置

1、設備地址

1.1、設備地址的介紹

DAM 系列設備地址默認為 0，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

1.3、偏移地址的設定與讀取

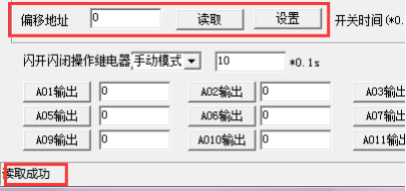

點擊 DAM 調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

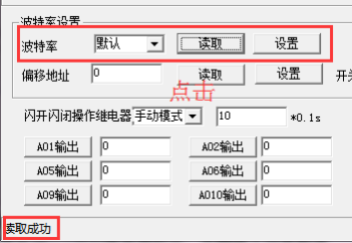

1.4、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

九、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

2、Modbus 寄存器說明

線圈寄存器地址表：

波特率數值對應表

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣播地址。

當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有 485 總線才可以掛載多個設備。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生成，對于繼電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

4、指令列表

5、指令詳解

照度查詢

查詢溫度

獲取到的數據與實際值之間的關系為：實際值=返回值*0.01 FE040000000265C4

模擬返回信息：

FE 04 04 00 36 D8 00 4E 85

十、常見問題與解決方法

1.板卡供電后無法建立通信，無法控制

首先測試不同波特率是否可以控制，485 接口注意 A+ 、B-線以及屏蔽線，屏蔽線不是必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。

2.485 總線，掛載了大于 1 個的設備，我以廣播地址 254 發送繼電器 1 吸和，但并不是所有模塊的繼電器 1 吸和。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
