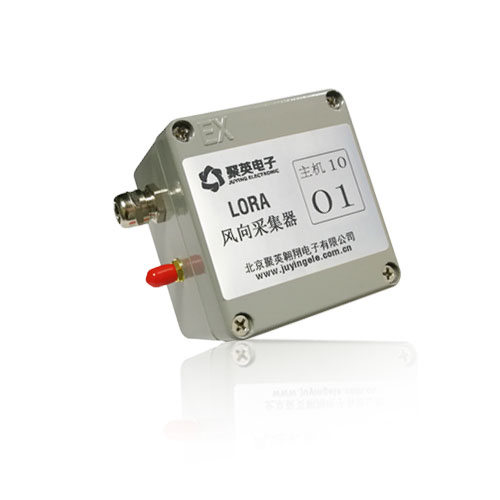

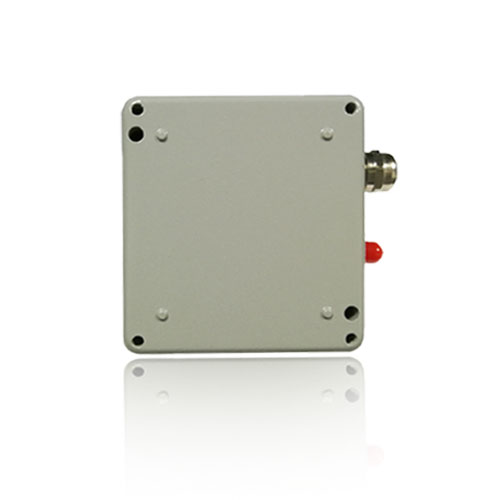

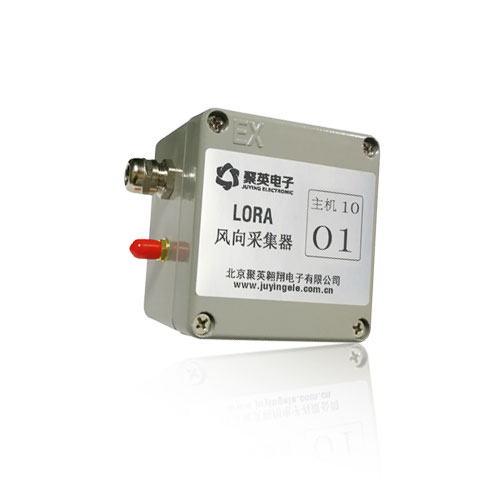

JY-LORA風向采集器工業級

無線3KM | 低功耗 | 手機APP | 自帶電池

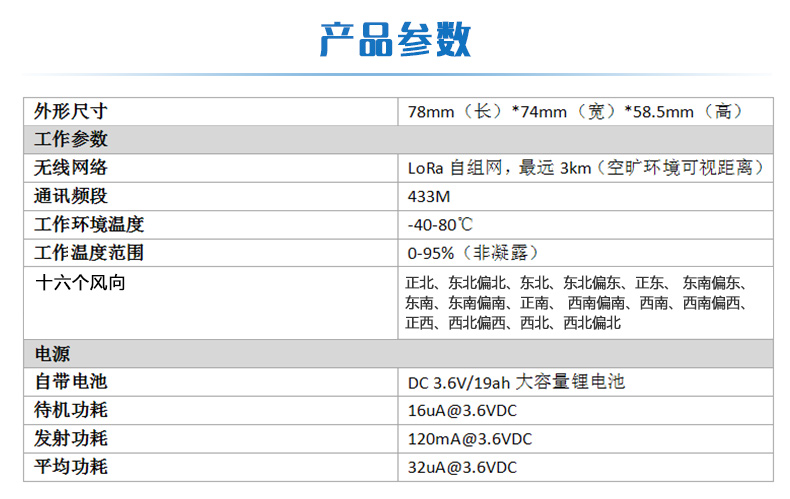

自帶3.6VDC19AH大容量鋰電池，1分鐘上傳一次數據，可連續工作5-10年而無需更換電池，以新型的擴頻技術、優異的接收靈敏度和信噪比、可靠的抗干擾能力，可在3公里范圍內穩定通訊，具有遠距離、低功耗、高性能、低成本、即裝即用等特點,適用于大規模組網，應用于機...

功能說明：LORA透傳通訊頻段：433M 通訊協議：透明傳輸通訊距離：3KM

技術手冊在線購買

概述特點 性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品介紹

1、產品概述

風向傳感器是利用低慣性風向標，在風力的作用下帶動磁鐵旋轉，霍爾原件感應出磁場的角度變化，從而測出當前風向，因此在安裝過程中要注意正北朝向，風體選用碳纖維材料，強度高，質量輕，可廣泛應用農業、氣象、海洋、實驗室等領域。

本設備采用光電隔離 RS485 通訊，抗干擾能力更強。

2、功能特點

l 量程 0-360 ° , 分辨率 0.1 °;

l 采用進口軸承，阻力更小，數據更精確;

l 高強度碳纖維外殼，強度更高;

l DC7-30V 寬壓供電;

l RS485 通訊光電隔離;

l 支持標準 Modbus RTU 協議;

l 長壽命、高精度、高重復性、高穩定性;

l 0-255 設備地址可通過軟件設置;

l 輸出方式：RS485 、0-5V 、0-10V 、4-20MA(可選)

二、主要參數

參數	說明
供電范圍	7-30VDC 直流供電
數據接口	RS485 、4-20mA 、0-10V 、0-5V（可選）
功耗	24V 15mA 約0.36W
測量范圍	0-360 °
測量精度	± 1 °
分辨率	0.1 °
工作環境	溫度 -40~+80℃ 濕度 0~ 100%無冷凝
動態相應時間	≤ 1s
啟動風向	≤0.3m/s
默認通訊格式	9600,n,8, 1
波特率	2400,4800,9600, 19200,38400, 115200

模擬量輸出	4-20mA 對應0~360.0 ° 0-10V 對應0~360.0 ° 0-5V 對應0~360.0 °
接線順序	RS485	4-20MA
	紅+ 黃- 綠 A 藍 B	紅+ 黃- 綠 AO 藍 GND

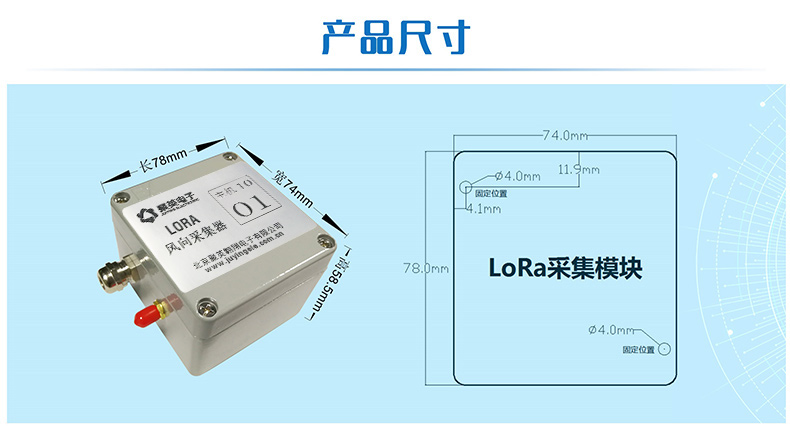

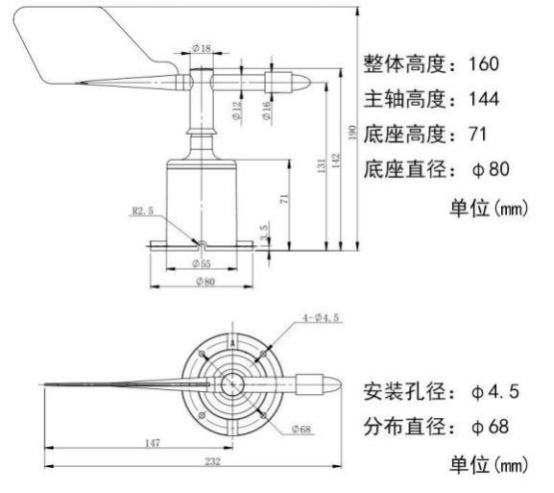

尺寸	見下圖
重量	170g

三、開發資料說明

1、Modbus 寄存器說明

寄存器地址表：

寄存器名稱	支持指令碼	寄存器地址		說明
模擬量數據
風向數據	04：只讀寄存器 03：保持寄存器起始地址 300。		0		uint16_t 類型數據返回為 0078 即為 120 °
16 方位			1		1 對應正北，以此類推。
8 方位			2		1 對應正北，以此類推。
配置參數
通信波特率	06：寫寄存器指令		1000		見下表波特率數值對應表，默認為0，支持 0-5。
偏移地址			1002		設備地址=偏移地址
風向修正			1004		風向修正，指向正北，輸入當前差值如 20 ° , 寫入 200。

通訊格式查詢表

字節位數	定義	說明
Bit0~Bit7	波特率	0 ：9600 1 ：2400 2 ：4800 3 ：9600 4 ：19200 5 ：38400 6 ：115200 7 ：57600 8 ：56000 9 ：14400 10：1200
Bit8~Bit9	奇偶校驗	0 ：無校驗 1 ：偶校驗(Even) 2 ：奇校驗(Odd)
Bit 10~Bit 11	停止位	0 ：停止位 1 位 1 ：停止位 2 位 2 ：停止位 1.5 位

2、指令列表

查詢數據	RTU 格式(16 進制發送)	描述
查詢風向數據	FE 04 00 00 00 01 25 C5	查詢0 寄存器
返回?cái)?shù)據	FE 04 02 04 B5 6E 53	返回 04B5=120.5 °（舉例）

查詢風向數據	FE 03 01 2C 00 01 50 30	查詢300 寄存器
返回?cái)?shù)據	FE 03 02 04 B5 6F 27	返回 04B5=120.5 °（舉例）

修改地址	RTU 格式(16 進制發送)	描述
查詢地址	FE 04 03 E8 00 01A5 B5	查詢當前地址
返回?cái)?shù)據	FE 04 02 00 02 2CE5	當前地址為02（舉例）

修改地址	FE 06 03 EA 00 02 3D B4	修改地址為02（舉例）
返回?cái)?shù)據	FE 06 03 EA 00 02 3D B4	已修改為02

3、指令詳解

風向查詢

獲取到的數據與實際值之間的關系為：實際值=返回值*0.1

FE 04 00 00 00 01 25 C5

字段	含義	備注
FE	設備地址	廣播通訊
04	04 指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的風向寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16	校驗碼

模擬返回信息：

FE 04 02 04 B5 6E 53

字段	含義	備注
FE	設備地址	廣播通訊
04	04 指令	返回指令：如果查詢錯誤，返回 0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
04 B5	查詢的 AD 字	風向值=0x04B5 = 120.5 °
6E 53	CRC16	校驗碼

修改地址

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06 指令	寫寄存器指令
03 EA	起始地址	修改風向地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

返回信息：

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06 指令	寫寄存器指令
03 EA	起始地址	修改風向地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

四、常見問題與解決方法

(1)485 設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址 254 通訊嘗試。

(2)模擬量輸出設備與顯示差異較大

答：確認數據換算關系，一般 4mA 對應0 ，20mA 對應上限。

(3)變送器輸出數據跳動

答：傳感器與采集器之間距離過長，造成信號紊亂。

(4)模擬量輸出達不到最大值

答：測量傳感器端電壓是否大于 12V ，且信號線不要太長。
